HTQ700GL 5 軸 CNC ブリッジソーはカスタム石材の製造に適していますか?

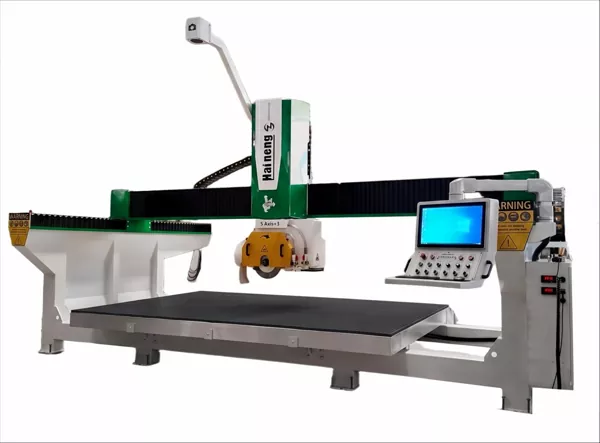

HTQ700GL5軸CNCブリッジソー従来の直線切断セットアップよりも高い柔軟性が必要な石材加工業者向けに設計されています。 CNC 制御、CAD インポート プログラミング、調整可能なカッティング ヘッドの動き、頑丈な溶接構造を備えたこの機械は、さまざまな石材の切断および成形用途をサポートします。

HTQ700GL 5 軸 CNC ブリッジソーは何ができるのですか?

すべての石材プロジェクトが長方形の輪郭を持っているわけではありません。キッチンのカウンタートップ、洗面化粧台のトップ、建築コンポーネント、装飾的な石材には、角度のあるエッジ、湾曲したプロファイル、またはカスタム形状の部品が必要な場合があります。

HTQ700GL は、次のようなさまざまな切断およびプロファイリング操作をサポートします。

1. 直線および斜めの切断:石板を加工し、パーツを適切な角度に切断します。
2. カスタム形状の切断:円形、楕円形、扇形、多角形、菱形などの不規則な形状を生成します。

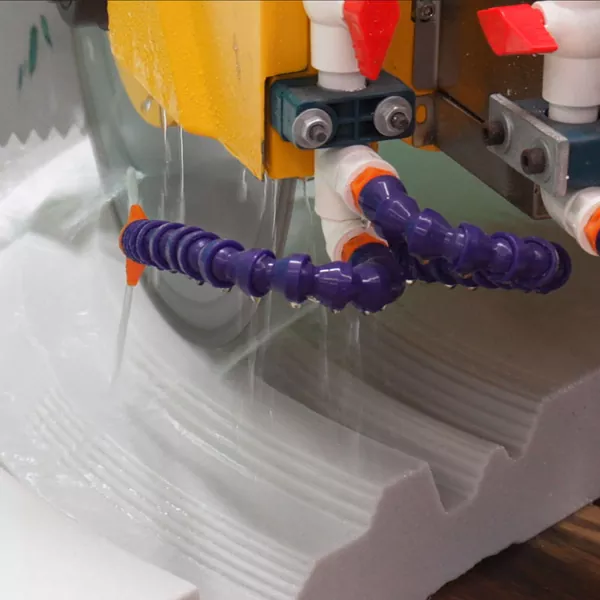

3. 湾曲したプロファイリング:適切な装飾的な石のコンポーネントには、直線および曲線の輪郭に従ってください。
4. 溝切り加工：適切な用途に合わせて、直線、角度、格子スタイルの溝を作成します。
5. 面取りとエッジの整形:調整可能なカッティングヘッドの動きを使用して、さまざまな設計要件に対応します。

機械の仕様には、C 軸の回転が 0 ～ 360 度、A 軸の移動が 0 ～ 90 度で記載されています。ワークテーブルには、0 ～ 85 度の最大傾斜範囲が指定されています。

これらの移動範囲により、製造者はカスタム作業を計画する際により多くの選択肢を得ることができます。実際の処理能力は、材料、ワークピースの寸法、ブレード構成、工具、および選択した切断方法によって異なります。要求の厳しい作業や特殊な作業の場合は、サプライヤーにセットアップを確認し、サンプル切断テストを手配するよう依頼してください。

カウンタートップおよび石材加工での用途

キッチンとバスルームのカウンタートップ

カウンタートップの生産には、スラブのサイズを決めるだけではないことがよくあります。デザインによっては、斜めのエッジ、シンクの開口部、蛇口の穴、または排水溝が必要になる場合があります。

HTQ700GL は、切断とプロファイル加工の操作をサポートします。オプションのフライスカッターアタッチメントと適切な工具を使用すると、フライスシンクや蛇口の開口部、排水溝、カウンタートップのエッジなどの追加の機械加工タスク用に機械を構成することもできます。研磨には適切な砥石と工具が必要です。

標準のカウンタートップとカスタム設計の両方を処理するワークショップの場合、この構成は、1 台のマシンで複数の適切な操作を実現するのに役立つ場合があります。ご注文前にオプション・必要工具をご確認ください。

花崗岩と大理石の加工

花崗岩や大理石のワークショップでは、さまざまな厚さ、輪郭、仕上げ要件の製品を扱うことがよくあります。 HTQ700GL は、成形石材コンポーネント、角度付きカット、装飾プロファイルなどのアプリケーションの評価に適しています。

刃径の指定範囲は350～700mmです。最大刃径を最大切り込み深さとして扱うべきではありません。達成可能な切込み深さと推奨される作業条件は、機械の構成、選択したブレードおよび材質によって異なります。

タイルと加工石

大判タイルや人工石材製品には、計画された切断経路と特定のエッジ処理が必要な場合があります。 HTQ700GL は、CNC 制御と CAD インポート プログラミングを使用して、適切な材料と部品設計のプログラムされた操作をサポートします。

馴染みのない材料を加工する前に、ブレードの互換性、ワークピースのサポート、送り設定、および必要な仕上げ刃の品質をサプライヤーに確認してください。

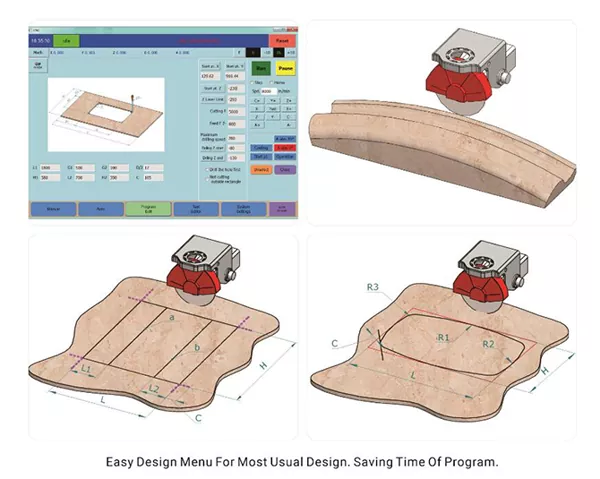

CADインポートプログラミングとCNC操作

石材工房がさまざまな部品形状や顧客の図面を扱う場合、プログラミングは重要な考慮事項です。広範囲の移動能力を備えた機械は、オペレーターが必要な切断パスを繰り返し可能な方法で準備できる場合に最も役立ちます。

HTQ700GL は、CNC 制御と CAD インポート プログラミングを使用します。その製品ドキュメントには、操作を簡素化するように設計されたタッチスクリーン インターフェイスと、入力されたデータからグラフィックスを生成できるシステムについて説明されています。

一般的なワークフローには、自動処理を開始する前に、図面の準備、互換性のある CAD データのインポート、処理要件の確認、材料とツールのセットアップ、およびジョブの検証が含まれます。

このアプローチは、カスタマイズされた図面を定期的に受け取ったり、同様の部品の製造を繰り返したりするワークショップに関連します。 HTQ700GLご購入の前に5軸CNCブリッジソー、サポートされている CAD ファイル形式、ソフトウェア要件、オペレーターのトレーニングの取り決めを確認してください。

耐久性の高い構造および動作コンポーネント

通常の生産用の装置を選択する際には、機械の構造も考慮すべき要素です。 HTQ700GL は一体の剛体溶接構造を採用しています。文書化された動作コンポーネントには、リニア レール、ボールねじ、ヘリカル ギア、高精度遊星減速機、サーボ システムが含まれます。

この機械には指定された 22 kW のメイン モーターが搭載されており、速度範囲は 0 ～ 6,000 rpm です。設置されたマシンの合計出力は 33 kW と記載されています。

これらの仕様は、機器を比較するための有用な出発点となります。ただし、切断速度、仕上げ刃の品質、生産高は、選択したブレード、材料の特性、切断深さ、送り設定、オペレータの設定などの要因によって異なります。

HTQ700GL 技術仕様

次の図は、メーカーの製品ドキュメントに基づいています。インペリアル換算はおおよその値です。

インストールメモ:全体の寸法は、機械の周囲に必要な完全な動作クリアランスを表すものではありません。ワークショップを準備する前に、電源、サイトへのアクセス、床の状態、積載スペース、メンテナンススペース、設置要件を確認してください。

HTQ700GL はあなたのワークショップに適していますか?

適切なマシンは、顧客が実際に注文するジョブによって異なります。長方形のスラブのサイジングに重点を置いたワークショップでは、カスタマイズされたカウンタートップの部品や不規則な石のプロファイルを定期的に作成するワークショップとは異なる要件が必要になる場合があります。

次のようなショップには、HTQ700GL を検討する価値があります。

1. 角度のあるカット、曲線状の輪郭、またはカスタム形状の石材パーツを加工します。
2. 図面ベースの作業には、CNC 制御と CAD インポート プログラミングが必要です。
3. 花崗岩、大理石、人造石、タイル、またはその他の互換性のある建築材料に使用できます。
4. カウンタートップ用途に適したオプションのフライス加工操作を評価したいと考えています。
5. 機械に必要な床面積と電気容量を備えています。

購入を決定する前に、いくつかの代表的な図面を用意してください。標準的な切断ジョブ、角度のある切断、不規則なプロファイルが含まれます。サプライヤーに依頼して、各ジョブの適切な構成、ツール、および処理方法を確認してください。

お見積り依頼前にご確認いただきたいこと

材質と厚さ

最も頻繁に加工する材料を特定し、ワークピースの標準厚と最大厚の両方を提供します。材質が異なれば、必要なブレードや作業条件も異なる場合があります。

部品の寸法と切断要件

通常の長さ、幅、厚さ、必要な角度、プロファイルの詳細を共有します。これは、サプライヤーが機械の移動量と提案された構成が適切かどうかを評価するのに役立ちます。

ツールとオプション機能

ジョブに直線切断、角度切断、カスタムプロファイル、溝、フライス加工、または研磨が必要かどうかを指定します。すべての操作が標準構成に含まれていると考えるのではなく、どの機能にオプション機器が必要かを確認してください。

ソフトウェアと工場出荷時の状態

代表的な CAD 図面を提供し、互換性のあるファイル形式を確認します。また、機械へのアクセス、利用可能な設置スペース、電気要件、メンテナンス クリアランスも確認してください。

アフターサポート

設置ガイダンス、オペレータートレーニング、スペアパーツ、メンテナンス文書、技術サポートについてお問い合わせください。これらの詳細は、マシンの仕様および購入価格と併せて検討する必要があります。

よくある質問

HTQ700GL はどのような材料を処理できますか?

製品ドキュメントには、適切な切断および成形用途に適したスラブ、タイル、大理石、人造石、花崗岩、セメント製品、その他の建築材料がリストされています。ご注文前に、特定の素材と厚さの互換性を確認してください。

HTQ700GLは斜め切断に対応していますか?

はい。指定される A 軸の移動は 0 ～ 90°、C 軸の回転は 0 ～ 360°です。ワークテーブルの最大傾斜範囲は 0 ～ 85° に指定されています。サプライヤーに依頼して、目的のジョブに必要な構成を確認してください。

シンクの開口部や排水溝の加工は可能ですか？

これらの追加の機械加工タスクは、オプションのフライス アタッチメントと適切な工具を使用してサポートできます。見積依頼時に付属品、工具、必要な構成をご確認ください。

機械はどのようにプログラムされているのでしょうか?

指定されたプログラミング方法は CAD インポートです。サポートされているファイル形式とソフトウェア要件については、サプライヤーに確認する必要があります。

最大刃径はどれくらいですか？

指定されたブレード直径の範囲は 350 ～ 700 mm、約 13.8 ～ 27.6 インチです。この数値だけでは最大切削深さを確立するものではありません。

機械にはどれくらいのスペースが必要ですか?

記載されている全体寸法は 5,800 × 3,400 × 3,600 mm です。資材の取り扱い、操作、メンテナンス、安全なアクセスのために追加のスペースが必要になる場合があります。設置場所を準備する前に、設置レイアウトをリクエストしてください。

石の切断要件についてHainengと話し合ってください

HTQ700GL5軸CNCブリッジソーCNC 制御、CAD インポート プログラミング、350 ～ 700 mm のブレード範囲、調整可能なカッティング ヘッドの動き、一体型の剛性溶接構造を組み合わせています。オプションのフライスカッター構成により、追加の適切なカウンタートップ加工タスクにその使用を拡張できます。

機械がお客様の生産ニーズに適合するかどうかを判断するには、材料の種類、ワークピースの寸法、必要な操作、および代表的な図面を海能と共有してください。サプライヤーは、適切な機械構成とオプション機器の確認を支援できます。

HTQ700GL 5 軸 CNC ブリッジソーの見積もりをリクエストする
