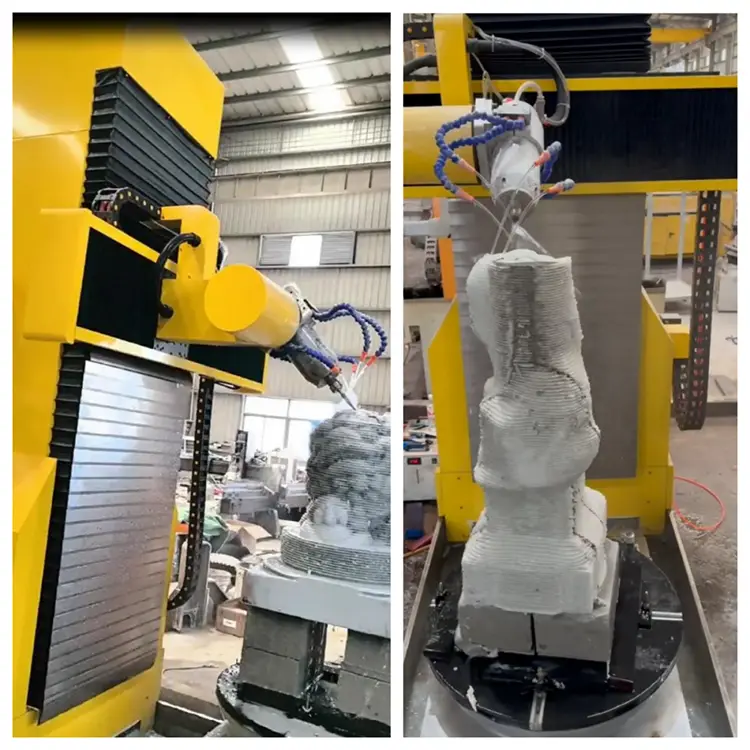

5軸石彫刻機

Model:DKJ-LT1050

この 5 軸 3D 彫刻機は、高度な 5 軸リンケージ技術を備えた高性能設計を特徴とし、高性能サーボモーターと高精度ギアボックスを備え、彫刻プロセスにおける高精度と安定性を保証します。 ±90度の振り子ヘッドと±360度の回転テーブルを搭載し、RTCP 5軸制御システムと組み合わせることで、多角度の柔軟な加工を実現します。レリーフ彫刻、美術品などの石材の精密加工に適しており、高級石材彫刻に最適です。

お問い合わせを送信

製品説明

この 5 軸 3D 彫刻機は、高度な 5 軸リンケージ技術を備えた高性能設計を特徴とし、彫刻プロセスでの高い精度と安定性を確保するために高性能サーボモーターと高精度ギアボックスを備えています。この機械は、±90度の振り子ヘッドと±360度の回転テーブルを備えており、RTCP 5軸制御システムと組み合わせることで、マルチアングルの柔軟な加工を実現できます。レリーフ彫刻、美術品などの石材の精密加工に適しており、高級石材彫刻に最適です。

技術的パラメータ

モデル	DKJ-LT1050
効率的な移動	X:800、Y:1200、Z:1200
加工サイズ（W*H）	500*1000mm
スイングヘッドストローク	±90度
ターンテーブルストローク	±360度
処理速度	15000mm/分
主軸動力	7.5KW（水冷可変周波数）
主軸速度	0-24000r/min (調整可能)
インバータ電源	7.5KW
動作電圧	AC380V/50HZ
駆動モーター	Wezhi サーボモーター XYZ 1.5KW、B 軸 2.3KW、C 軸 750W
ヘッドスイングリデューサー	A軸Zhuolan RVサイクロイドピン減速機
ガイドウェイ	X軸25レール、Y軸35ダブルレール、Z軸30ダブルレール
スクリュー	X 軸 2510 ネジ、Y 軸 Z 軸 3210 ネジ
冷却システム	CW3000チラー
ベッドと耐荷重	高品質ブリッジスチールベッド、ステンレスシンク
制御システム	Weihong 5 軸制御システム、rtcp 機能付き
制御キャビネット	内蔵コントロールボックス
潤滑方法	電動オイル噴射ポンプ
防塵	ステンレス防塵ステンレスシンク
